锦纶6帘子布为何要降低干热收缩率？

      平点效应的存在，锦纶6帘子布因为干热收缩率和尺寸稳定性方面的原因，制约了斜交胎在高等级公路上的驾乘舒适性，海阳科技从事锦纶6帘子布的生产与研发50年，认为还是有不少的方法解决这一问题。

      锦纶6分子链收热过程中，受内应力作用，会引起取向度和结晶度的变化，改变了有序排列的分子链段状态，产生了链折叠和重结晶现象，在宏观上这个收缩是不可逆的，加剧了骨架材料与轮胎橡胶层之间的分离，缩短了轮胎的使用寿命。

锦纶6帘子布干热收缩率低轮胎驾乘舒适性高

      降低锦纶6帘子布干热收缩率可以从帘子布的整个工序两大领域着手：一是帘子线纺丝和浸胶热处理工艺的优化；二是通过原位或熔融共混等方法，对尼龙6分子链化学改性，获得高刚性侧链。

锦纶6帘子线结晶度与温度的关系

      锦纶6分子链取向度高，结晶温度低，结晶热小，有利于降低锦纶6帘子线的干热收缩率，因此，纺丝工序提高纺丝速度和拉伸倍数，是降低锦纶6帘子布的干热收缩率的方法之一。

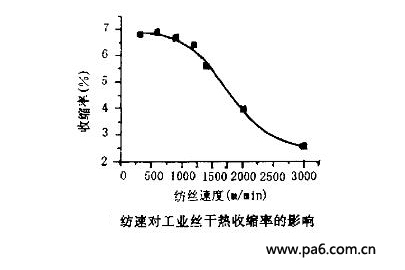

锦纶6帘子布纺丝速度与干热收缩率的关系

      锦纶6帘子布浸胶工序，尽可能降低纤维的结晶度，提高浸胶热处理温度，延长浸胶热定型时间，提高浸胶张力，改进浸胶配方等等都有利降低锦纶6帘子布的干热收缩率。

      锦纶6帘子线的化学改性投入大，研发周期长，国内、国外都有企业开展这一领域的研发。生产工艺的优化和调整，海阳科技近几年每年都有不少的创新改进成果，“飞驰”牌锦纶6帘子布干热收缩率指标可达4%，不仅满足客户要求，而且持续稳定。

      更多锦纶6帘子布干热收缩资讯关注海阳科技官微：
